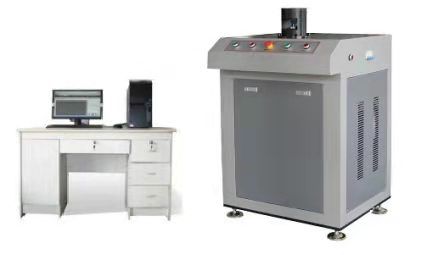

液晶數顯全自動杯突試驗機

液晶數顯全自動杯突試驗機  產品詳情 產品名稱：液晶數顯全自動杯突試驗機型號：GBS-60Z產品：試驗機製造有限公司產品包裝：木質包裝產品運輸：專線物流質【簡單介紹】

液晶數顯全自動杯突試驗機 性能說明：

1、液晶數顯全自動杯突試驗機采用了新型的結構原理，為伺服電機恒速度加載，可實現恒速率控製，由單片機控製衝壓過程，衝壓速度可無級調速、預先調定。（過去油缸油源加力無法實現恒速率控製）。

2、夾緊力由液壓油源獨立加載，夾緊力可調整，數據同步顯示、可獨立標定。

3、測力裝置已改過去液壓傳感器為輪輻式傳感器，杯突值測量為編碼器測量，結合輪輻式傳感器（直接測力）大大提高了試驗機測量杯突值的準確性和可靠性。

4、杯突夾具更換方便、試樣裝卸簡便，試樣放入後，按自動按鈕即可完成夾緊，試驗參數可輸入、更改，衝壓過程全自動一鍵完成、無人為影響，可實現閉環控製，衝壓力值下降判斷試樣出現裂紋自動停車，同時易於觀察試驗過程，能更準確的判斷出現裂紋瞬間的杯突值。試驗數據液晶屏顯示，並有峰值記憶功能，即衝壓力、杯突值等，可實現試驗結果的存儲等。增加附具可以做衝杯試驗。

液晶數顯全自動杯突試驗機 主要技術指標：

1、測試厚度：標準杯突試驗0.1～2mm（傳感器量程根據板才厚度不同而調整）

2、板材寬度：90-100mm；

3、衝頭行程，60mm；

4、衝杯負荷60kNmax；

5、夾緊負荷10kN；

6、數顯分辨率：0.01mm；

7、試驗力測量精度：±1%；

8、變形精度：±0.5%；

9、試驗速度：0.05mm/min-200mm/min（無級調速）；

10、杯突試驗模具規格：

●標準衝頭球：φ20±0.05mm

●標準墊模孔徑：φ33±0.1mm

●標準固定模孔徑：φ27±0.05mm

11、液晶屏顯示內容：夾緊負荷、衝壓力、位移及杯突值、速率、試驗曲線等；

12、控製方式：單片機控製實現試驗過程；

13、液壓油：N46號液壓油（一般加油站可購到）；

14、電源AC380V，AC220V；

15、外形尺寸：780×780×1100（mm）；

16、重量260Kg。
