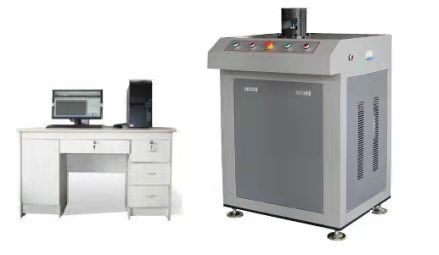

微機控製全自動杯突試驗機

產品分類：全自動杯突試驗機

產品概述：微機控製全自動杯突試驗機是對金屬薄板和帶材料進行延展性試驗的專用設備,也是目前國內評定金屬材料塑性變形性能的唯一設備,標準

產品簡介

主要用於金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007、ASTM E643-78《金屬材料薄板和薄帶埃裏克森杯突試驗》的要求,可根據GB5125-1985《有色金屬衝杯試驗方法》做衝杯試驗，檢驗有色金屬薄板的各向異性。

產品特點

? 試驗機主機

采用液壓夾緊、液壓衝壓的複合油缸；

試樣出現裂紋自動停車，易於觀察裂紋；

有峰值記憶功能，即衝壓力、變形深度自動記憶；

翻轉式夾具，衝頭及試樣更換、裝卸方便；

根據預先設定的程序和數據，自動完成夾緊、衝壓、測量、計算、停車等。

產品技術參數

規格型號	GBW-60Z
可試鋼板厚度	標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm）
板材寬度	100mm
衝頭行程	60mm
夾緊活塞行程	19-21mm
衝杯負荷	60kN
夾緊負荷	25kN
試驗模具規格（標準）	衝頭直徑：Φ20±0.05mm，墊模孔徑：Φ33±0.1mm 固定模孔徑：Φ27±0.05mm 標準壓模孔徑：Φ27±0.05mm；（非標定做）
試驗模具規格（非標）	杯突衝頭球徑：Φ15±0.05mm 、Φ8±0.02mm、 Φ3±0.02mm 墊模孔徑：Φ18±0.1mm、 Φ10±0.1mm 、Φ3.5±0.1mm 固定模孔徑：Φ21±0.02mm 、Φ11±0.02mm 、Φ5±0.02mm
數顯分辨率	0.01mm
顯示內容	夾緊力、衝壓力、位移及杯突值、速率，繪力-位移曲線
控製方式	計算機自動實現試驗過程
結構特點	複合油缸、雙油泵供油、光柵尺測量
