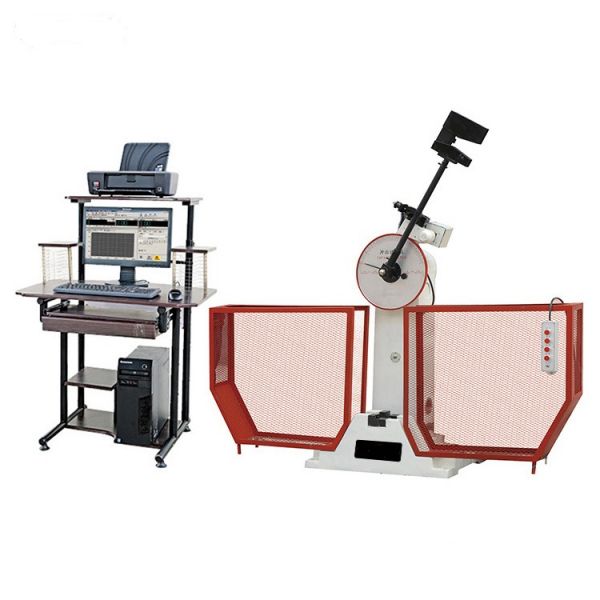

微機半自動衝擊試驗機

微機半自動衝擊試驗機

產品分類：衝擊試驗機及拉床、低溫槽

產品概述：微機半自動衝擊試驗機用來對金屬材料在動負荷下抵抗衝擊的性能進行檢驗，從而判斷材料在動負荷作用下的質量狀況，符合國標GB/T3808-2002《擺錘式衝擊試驗機的檢驗》。按國標GB/T229-2007《金屬材料夏比缺擺錘衝擊試驗方法》對金屬材料進行衝擊試驗.

微機半自動衝擊試驗機 產品特點

? 試驗機主機

u 試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型；

u 衝擊刀采用螺釘安裝固定，更換簡單方便；

u 試樣簡支梁式支承；

u 主機裝有安全防護銷，並且配備了安全防護網。

u 微機控製，按指令完成取擺、衝擊、自動揚擺、再衝擊試驗的全過程。

微機半自動衝擊試驗機 產品技術參數

產品型號	JBW-500B
控製方式	計算機控製
衝擊能量	500J 250J
小讀數值	2J
衝擊速度	5.4m/s
擺錘預揚角	150°
角度準確度	±0.1°
試樣支座跨距	40mm
支座鉗口圓角	R1.0～1.5mm
衝擊刀刃圓角	R2.0～2.5mm(R8mm)
衝擊刀刃厚度	16mm
擺錘中心至衝擊點距離	800mm
標準試樣尺寸	10×10(7.5或5)×55mm
衝擊擺錘配置	250J/500J各一個
主機外形尺寸	2124×600×1340mm
整機重量	580
供電電源	三相四線製50Hz /380V

微機半自動衝擊試驗機 產品標準配置

? 標準主機

u 試驗機主機1台：

u 擊擺錘2個（刀刃圓角：R_2-2.5mm，美標R₈）；

u S=12內六角扳手 1件；

u 支座調校器1支；

u 試樣對中器1支；

u 換擺拆卸器1件；

u 地腳螺釘4個；

u 衝擊試驗防護網1套；

u 測控係統一套：

u 高精度光電編碼器1支；

u 聯想品牌計算機一台；

u HPA4彩色噴墨打印機一台；

u 試驗機專用測控係統一套；

u Windows操作環境下的試驗機專用控製軟件一套。

? 擴展配置：

u 全封閉安全防護網
