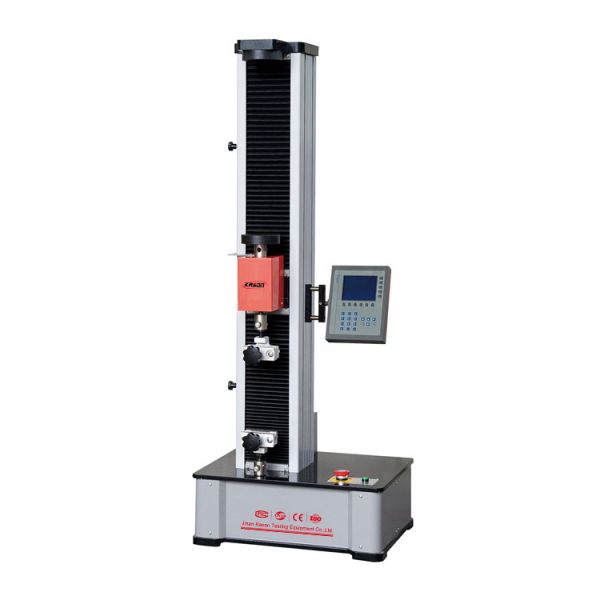

數顯單臂式塑料材料試驗機

數顯單臂式塑料材料試驗機

產品分類：電子拉力試驗機

產品概述：數顯單臂式塑料材料試驗機具有結構緊湊、簡單易用等特點，主要適用於金屬絲、金屬箔、塑料、橡膠、食品包裝、紡織纖維、電線電纜、粘膠劑、土工、木材、紙張、接插件等行業的拉伸、剝離、撕裂等試驗。

數顯單臂式塑料材料試驗機 設備特點

? 主機特點

u 中橫梁采用三根導杆和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。

u 它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度；

u 高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；

u 超大的試驗寬度，限度滿足客戶需求；

u 台灣交流伺服電機驅動，精度高，響應快；

u 高精度傳感器，精度高，穩定性好。

? 控製器特點

u 自動校準、自動標定：係統可自動實現示值準確度的標定；

u 自動停機：試樣破壞後，移動橫梁自動停止移動；

u 自動顯示：在整個試驗過程中，液晶實時顯示試驗力、峰值、位移、速度；

u 自動返回：試驗完成後試驗機移動橫梁自動返回到試驗初始位置；

u 破斷判斷:試樣斷裂後,移動橫梁自動停止移動;

u 限位保護:具有機械和程控兩級限位保護功能;

u 過載保護：當負荷超過額定值的3～5%時設備自動停止工作

u 自動計算:輸入試樣直徑（圓材）；寬度、厚度（扁材）、試樣標距等自動計算麵積；

數顯單臂式塑料材料試驗機 主機標準配置

配置名稱	配置型號或說明	數量
主機	單臂式主機	一台
高精密滾珠絲杠	ABBA	一副
控製器	大液晶顯示測控係統	一套
負荷傳感器	知名品牌	一台
負荷傳感器	5000N	一支
拉伸夾具	X204	一套
壓縮夾具	YS204	一付

數顯單臂式塑料材料試驗機 技術指標

型號	WDW-5S
試驗力	5kN
試驗機級別	1級
試驗力測量範圍	2%～100%FS
試驗力示值相對誤差	±1%以內
橫梁位移示值相對誤差	±1以內
位移分辨力	0.01mm
橫梁速度調節範圍	1～500 mm/min
橫梁速度相對誤差	設定值的±1%以內
有效拉伸空間	600mm(標準機型，可按需求定做)
外形尺寸	425×400×1315mm
電源	220V±10%；850W
