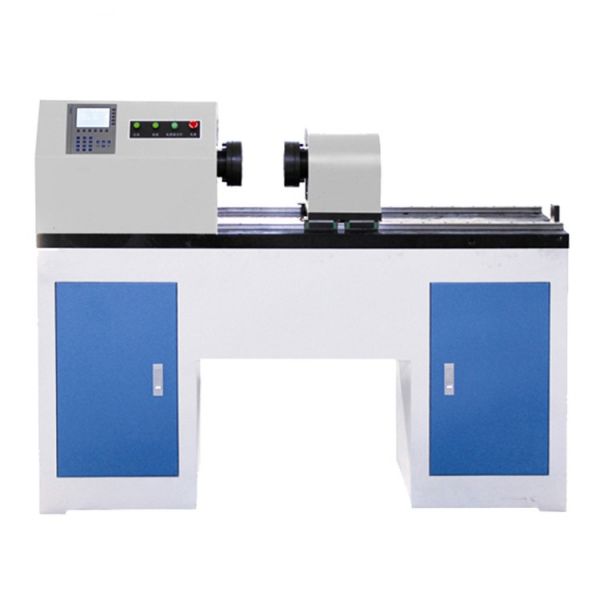

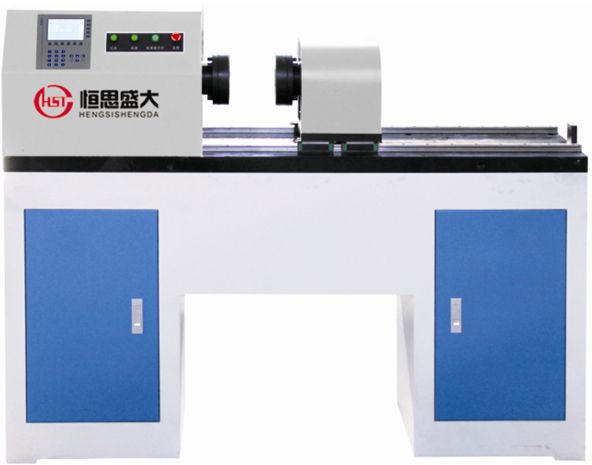

五金工具扭矩試驗機


五金工具扭矩試驗機產品特點
? 主機特點
u 主機:臥式鑄鋼結構,外部為高質量噴塑外殼,
u 傳動係統:采用可靠元器件,傳動係統工作噪聲低於60dB,
u 扭矩測量:采用高精度扭矩傳感器,轉角測量采用高精度光電編碼器。
u 符合JB/T 9370-1999《扭轉試驗機技術條件》、JJG 269-2006《扭矩試驗機檢定規程》、GB/T 239.1-2012《金屬材料線材單向扭轉試驗方法》、GB/T 2611—2007《試驗機通用技術要求》等標準。
? 控製器特點
u 自動停機:試樣破壞後,移動橫梁自動停止移動;
u 顯示方式:試驗過程動態實時顯示扭矩力、扭轉角量、扭轉速度速度、峰值、試驗狀態等實時在同一液晶屏幕上顯示;
u 限位保護:具有程控和機械兩級限位保護功能;
u 過載保護:當負荷超過額定值的3~5%時設備自動停止工作.
五金工具扭矩試驗機 主機標準配置
配置名稱 |
配置型號或說明 |
數量 |
主機 |
高強度臥式主機 |
一台 |
電機及伺服係統 |
台灣東元 |
一套 |
驅動器 |
國產 |
一套 |
高精直線導軌 |
ABBA |
二套 |
扭矩傳感器 |
200NM/300NM/500NM選配 |
一隻 |
擺線針輪減速機 |
|
一台 |
高精度角度編碼器 |
|
一台 |
控製器 |
大液晶顯示測控係統 |
一套 |
試驗夾具 |
NZL |
一套 |
微型打印機 |
選配 |
一台 |
五金工具扭矩試驗機 技術指標
產品型號 |
NDS-200 NDS-500 |
NDS-300 NDS-2000 |
NDS-500 NDS-5000 |
扭矩 |
200N.M |
300N.M |
500N.M |
試驗機等級 |
1級 |
||
控製方式 |
單片機控製 |
||
扭矩測量範圍 |
2%~100%F·S |
||
扭矩示值準確度 |
≤±1% |
||
轉角示值準確度 |
≤±1% |
||
轉角顯示分辨力 |
0.01° |
||
扭轉角 |
99999° |
||
扭角速率控製調節範圍 |
0.05-800°/min |
||
夾頭有效間距 |
600mm(標準機型,可按用戶需要定做) |
||
試驗旋轉方向 |
雙向 |
||
電源 |
220V±10%,50Hz |
||
外形尺寸 |
1440×400×1087mm |
試驗機工作條件:
u 電源:AC 220V 50HZ
u 環境溫度:10℃~40℃
u 相對濕度:≤80%
u 工作環境應清潔,無腐蝕性介質、無明顯振源和電磁幹擾
