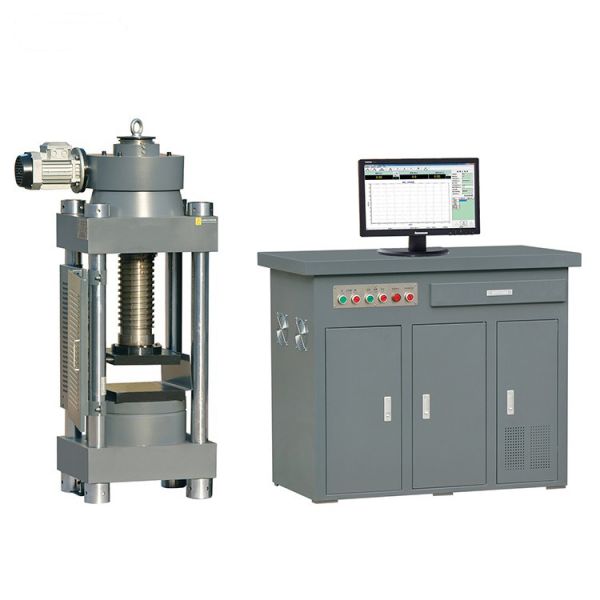

全自動預應力混凝土管樁抗折試驗機

全自動預應力混凝土管樁抗折試驗機產品詳情：混凝土管樁抗折試驗機根據《先張法預應力混凝土管樁》GB13476和《先張法預應力混凝土薄壁管樁》JC888的規定，針對對先張法預應力混凝土管樁（以下簡稱管樁的性能強度（抗劈裂抗彎）所研發生產的試驗檢測設備。根據GB／13476《先張法預應力混凝土管樁》設計開發而成。其利用自反力結構完成試驗，便於不同場地試驗時的搬運工作。

全自動預應力混凝土管樁抗折試驗機功能特點：

1、測量精度高，

2、操作簡單，分鍾之內快速測定

3、自動精確檢計算並記錄抗折強度（Mpa顯示）

4、操作超簡單，無需專業人員

5、可以打印出試驗的數據

6、全自動控製，一鍵操作

7、壽命長，不易損壞

全自動預應力混凝土管樁抗折試驗機主要配件如下：

1、9.15米長自主架

2、單向立柱（方便於試樣管樁的安裝）

3、立柱上的反力梁

4、反力梁上的可調鑼杆（方便不同大小的管樁試驗）

5、分配梁

6、活動式加強鑼杆（方便於試樣管樁的安裝）

7、分配梁滾動鉸支座和固定鉸支座

8、主梁上的滾動鉸支座和固定鉸支座

9、用於調節分配梁的小型起重機

10、U型模（常用規格Ф300.Ф400、Ф500、Ф600，用於方樁試驗的平板模1套，每種規格上下共4隻）

抗彎試驗方法：

1、管樁的抗彎試驗采用簡支梁對稱加載裝置，如圖2所示，其中，P的方向可垂直於地麵，也可平行於地麵（管樁的軸線均與地麵平行）。

2、抗彎試驗用的管樁，單節樁長不得超過表1中相應外徑規定的長度上限值，也不得小於表8中規定的抗彎試驗用管樁的短單節樁長。

3、兩根管樁焊接接頭的抗彎試驗方法與6.4.1相同，且兩根管樁焊接後長度不得超過表1中相應外徑規定的長度上限值，也不得小於表8中規定的抗彎試驗用管樁的短單節樁長，接頭應位於彎矩處。

4、預應力混凝土管樁抗折強度試驗機加載程序

步：按抗裂彎矩的20％的級差由零加載至抗裂彎矩的80％，每級荷載的持續時間為3min；然後按抗裂彎矩的10％的級差繼續加載至抗裂彎矩的100％。每級荷載的持續時間為3min，觀察是否有裂縫出現，測定並記錄裂縫寬度。

第二步：如果在抗裂彎矩的100％時未出現裂縫，則按抗裂彎矩的5％的級差繼續加載至裂縫出現。

每級荷載的持續時間為3min，測定並記錄裂縫寬度。

第三步：按極限彎矩的5％的級差繼續加載至出現5.6.3所列極限狀態的檢驗標誌之一為止。每級荷載彎矩的持續時間為3min，觀測並記錄各項讀數。
