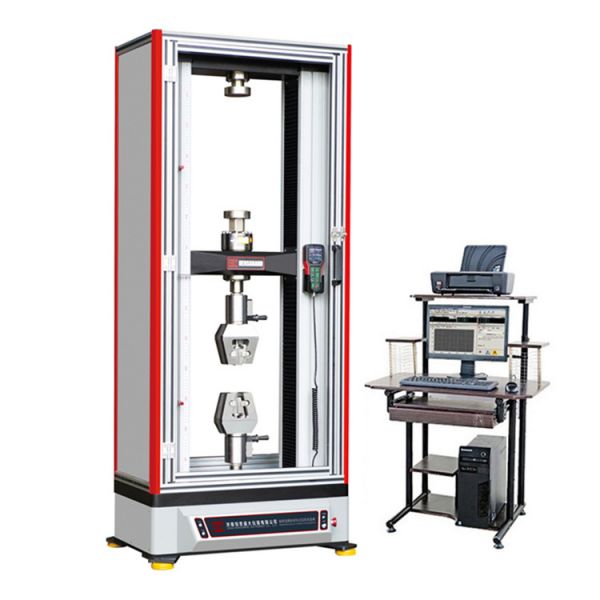

WDW-300人字橡膠彈簧試驗台

WDW-300人字橡膠彈簧試驗台

WDW-300人字橡膠彈簧試驗台滿足西安大機檢修庫內轉向架人字橡膠彈簧的性能進行試驗，也可用於對緊急彈簧和其它減震橡膠件的性能進行試驗，能對橡膠件硬度及其壓力變形進行準確測試，也可用於對緊急彈簧和其它減震橡膠件的性能進行，能對橡膠件硬度及其壓力變形進行準確測試。計算機係統通過全數字控製器，經調速係統控製伺服電機轉動，經減速係統減速後通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，另外配置種類繁多的試驗附具，在金屬、非金屬、複合材料及製品的力學性能試驗方麵，具有非常廣闊的應用前景。

試驗台采用優質鋼材，保證具有足夠的強度和剛度。試驗台包括以下部分：計算機、電動升降台、壓縮附具、電控櫃、測控電器箱等。

（1）能對一係簧和其它減震橡膠件的壓縮性能和橫向剪切性能進行試驗。

（2）試驗台配置相工裝，係統具有活動工作台，並有足夠空間保證零件及工裝的順利裝卸。

（3）垂向載荷大小任意可調。

（4）當垂向載荷作用時，能任意調節並保持垂向預壓縮位移或載荷不變。

（5）全工作過程能按程序控製，並可手動控製。

WDW-300人字橡膠彈簧試驗台技術參數

1. 試驗力: 300kN

2. 剪切試驗力  50  kN

3. 試驗力測量範圍: 0.4%--100%。

4. 試驗力示值精度:優於示值±1%

5. 試驗力分辨力:1/300000(全程不分檔或等效6檔)

6. 橫梁位移測量精度:分辨率高於0.001mm

7. 變形測量精度: ±0.5%（在0.2—10mm範圍內）

8. 試驗速度範圍:0.01—500mm/min,無級調速

9. 橫向位移速度    0~20mm/min  （可任意調節）

10. 速度控製精度:±1%(0.01~10mm/min); ±0.5%(10~500mm/min)

11. 恒力、恒變形、恒位移控製範圍:   0.2%-100%FS

12．恒力、恒變形、恒位移控製精度:

設定值<10%FS時,設定值的±1.0%以內

設定值≥10%FS時,設定值的±0.1%以內

13. 變形速率控製精度: 速率<0.05%FS時為±2.0%設定值內

速率≥0.05%FS時為±0.5%設定值內

14. 試驗空間(可定製):  A.拉伸空間:1110mm   B.壓縮空間:800mm   C.寬度:600mm

15. 夾具形式: 楔形夾具體（平鉗口0-7mm，7-14mm；圓鉗口φ4-φ9mm，φ9-φ14mm）

16. 壓盤尺寸：φ100 mm

17. 彎曲試驗支滾間距： 300 mm

18. 支滾寬度：100mm

19. 支點直徑： φ30mm

20. 整機電源:三相,380V±10%,50Hz，功率：3.8kW

21. 工作環境:室溫—35℃,相對濕度不超過80%

22. 主機尺寸:1250mm×700mm×3150mm

23. 重量:2700 kg
