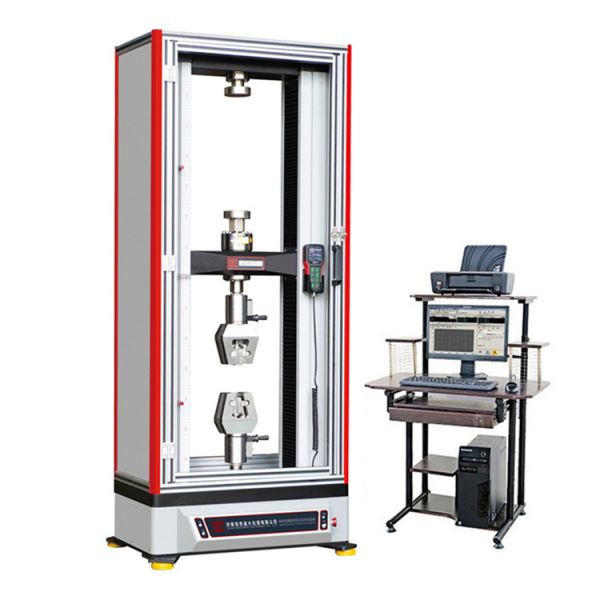

20噸軸簧加載試驗台(定做)

20噸碟簧壓力試驗機(定做) 產品介紹
微機控製軸簧加載試驗台是麵向機車彈簧製造企業研製的彈簧負荷試驗機,用於動車基地轉向架檢修庫內動車組軸簧的加載性能試驗,除了具有常規彈簧試驗機的測試功能外,還能對具有橫向力的彈簧進行偏移方向、偏移角度的測試和確認。 該機由驅動係統、加載係統、傳動係統、測量控製係統、顯示係統等組成,采用全數字交流伺服電機及驅動器,精密行星減速器、高效無間隙同步齒形帶及精密滾珠絲杠組成傳動。運行穩定、可靠。
20噸碟簧壓力試驗機(定做) 產品特點
1.1具有力、位移、變形等多種控製模式:
a) 設定試驗力,檢測彈簧的變形量。
b) 設定變形量,檢測彈簧的試驗力。
c) 設定試驗力,檢測彈簧的剩餘高度;
d) 設定彈簧的剩餘高度,檢測彈簧的試驗力;
1.2 通用功能
a) 根據不同的彈簧設計要求,輸入已知參數,就可自動實驗,試驗完成後自動返回試驗初始位置。如果進行批量測試,會更顯示出強大的優越性, 用戶隻需一次性輸入試驗參數,就可實現實驗過程中除更換彈簧外的所有自動化操作,具有非常高的測試效率。
b) 能完成傳感器的參數標定、零點清除、參數存儲與加載等功能;控製器具備各類試驗參數超限、超設定自動停機或報警等保護功能;
c) 操作係統WindowsXP平台下,全中文操作界麵,人機界麵友好, 試驗機的全部操作通過計算機鍵盤和鼠標完成,計算機屏幕顯示試驗力、位移、橫梁移動速度、試驗機工作狀態等,並具有快捷鍵操作。實時采集數據、數據運算處理,並提供數據儲存、查詢、打印等功能,能實時顯示、繪製試驗力—變形曲線,能進行曲線放大或縮小 ,曲線的局部放大,並且用戶可在放大區域內通過鼠標拖動來實現放大曲線的平移。
1.3橫向剛度、橫向自由彎曲變形測試功能
a) 將規定軸向靜力作用於彈簧上,測量出彈簧在X,Y軸的變形量及其方向,計算出測量平台的彎曲方向、偏移量及其角度;
b) 將規定軸向靜力作用於彈簧上, 測量平台能夠返回其初始中心位置的力 ,即彎曲力;
c) 將同一大小的軸向靜力作用於彈簧上,對彈簧不斷施加橫向的力,測量規定橫向位移下的橫向力,計算出彈簧的橫向剛度並繪製出彈簧的橫向剛度-變形曲線。
20噸碟簧壓力試驗機(定做)技術參數
試驗力 軸向 |
200KN |
試驗力橫向 |
40KN |
試驗力有效測量範圍
|
1%-100% |
試驗力小讀數值軸向 |
0.002kN |
試驗力小讀數值橫向
|
0.002kN |
位移分辨率 |
0.01mm |
試驗力示值相對誤差 |
精確測量範圍內≤±1.0% |
試驗機精度等級 |
橫向1級,軸向0.5級 |
位移示值精度 |
±(50 0.15L)μm |
試驗機有效試驗行程軸向 |
850mm |
試驗機有效試驗行程橫向
|
X向 ±60mm Y向 ±60mm
|
軸向上、下壓盤平行度誤差 |
≤0.2mm |
軸向上、下壓盤偏移量誤差 |
≤1.0mm |
軸向加載速度 |
0.005mm/min~400 mm/min(無級調速) |
橫向加載速度 |
0.02mm/min~100 mm/min (無級調速) |
速度精度 |
速率<10mm/min時,為設定值的±1%以內;
速率≥10mm/min,為設定值的±0.5%以內
|
軸向壓盤直徑 |
∮400mm |
主機工作台左右跨度尺寸 |
700mm |
主機工作台前後寬度尺寸 |
380mm |
機器總功率 |
5kW |
電源電壓(三相四線,須可靠接地) |
220VAC、50Hz±1HZ |
